معرفی محصول

مجیکار موبایل (Magicar Mobile) یک سیستم هوشمند ایرانی برای کنترل و محافظت از خودرو است که امکانات پیشرفته‌ای را از طریق گوشی‌های هوشمند ارائه می‌دهد.

این سیستم شامل:

ردیاب آنلاین (از طریق سیم کارت و شبکه موبایل)
دزدگیر آفلاین (Passive)
کابل رابط BMI

امکانات و ویژگی‌ها:

دزدگیر غیرفعال به صورت آفلاین عمل می‌کند و با کابل BMI به ردیاب متصل می‌شود، تا کنترل کامل دزدگیر و خودرو از طریق اپلیکیشن موبایل و سرور در اختیار شما باشد.
امکان روشن و خاموش کردن خودرو، قفل و باز کردن درب‌ها، شنود صدای داخل خودرو و دریافت هشدارهای ضربه یا باز شدن درب‌ها.
ردیابی آنلاین و آفلاین موقعیت خودرو در هر زمان و مکان.
تماس دوطرفه با خودرو و اتصال به دزدگیرهای تصویری مجیکار برای کنترل از راه دور.
انعطاف‌پذیری بالا: سیستم می‌تواند تنها با ردیاب هم کار کند، بدون نیاز به اتصال دزدگیر.
سازگار با ردیاب‌های مدل «هیرو» و «آلفاتک» و قابلیت کار به صورت آفلاین از طریق پیامک.
در آینده، امکان کنترل از طریق نسخه دسکتاپ نیز فراهم خواهد شد.

Magicar Mobile امنیت، کنترل و راحتی را در یک پکیج هوشمند و قابل اعتماد برای شما فراهم می‌کند.

مشخصات فنی

در این بخش جزئیات فنی و ویژگی‌های محصول را نمایش دهید.

نصب و راه اندازی

دستورالعمل‌های استفاده از محصول در این بخش قدم به قدم شرح داده میشود.

🔹 فعال‌سازی اولیه سیم‌کارت

پیش از قرار دادن سیم‌کارت در ردیاب، لازم است آن را یک‌بار داخل تلفن همراه قرار دهید تا روی شبکه فعال شود. سیم‌کارت‌های جدید، تا زمانی که برای اولین بار در یک گوشی روشن قرار نگیرند، هنوز در سیستم اپراتور ثبت کامل نشده‌اند و ممکن است در ردیاب آنتن ندهند یا اتصال اینترنت برقرار نشود.

مراحل پیشنهادی:

سیم‌کارت را در تلفن همراه قرار دهید.
از آنتن‌دهی مطمئن شوید.
یک تماس کوتاه بگیرید یا یک پیامک ارسال کنید.
در صورت فعال بودن اینترنت، برای چند ثانیه داده موبایل (Data) را روشن کنید تا تنظیمات شبکه ذخیره شود.
پس از اطمینان از فعال شدن سیم‌کارت، آن را در ردیاب نصب کنید.

پس از فعال‌سازی سیم‌کارت و قرار دادن در ردیاب ، دستگاه را صرفاً با باتری داخلی روشن نمایید.

در این وضعیت، ردیاب بدون نیاز به اتصال سیم‌کشی خودرو، مراحل زیر را انجام می‌دهد:

برقراری اتصال با شبکه تلفن همراه
دریافت و ذخیره تنظیمات اولیه شامل APN، سرور، منطقه زمانی و سایر پارامترها
بررسی وجود به‌روزرسانی نرم‌افزاری (OTA) و در صورت نیاز، دانلود و نصب آن.

انجام این مرحله پیش از نصب نهایی توصیه می‌شود، زیرا در این حالت هیچ اتصال برقی یا رله‌ای برقرار نیست و احتمال بروز آسیب یا اختلال وجود ندارد.

راهنمای LED ردیاب هیرو

ثابت روشن	در حال شارژ	متصل به ماهواره مکانیابی	متصل به سرور
چشمک زن	باتری نرمال	در حال اتصال به ماهواره مکانیابی	در حال اتصال به سرور
خاموش	کمبود باتری	حالت پارک/خواب	سیگنال موبایل ندارد
وقتی هر سه LED خاموش هستند حالت خواب و سکون ردیاب.

راهنمای LED ردیاب پایلوت

ثابت روشن	در حال شارژ	متصل به ماهواره مکانیابی	در حالت تماس
چشمک زن	باتری نرمال	در حال اتصال به ماهواره مکانیابی	متصل به سرور
چشمک زن تند	کمبود باتری	-	فعال سازی اولیه سیم کارت و شبکه موبایل
خاموش	کمبود باتری	حالت پارک/خواب	سیگنال موبایل ندارد

در مرحله نصب، لازم است سیم‌های برق اصلی، ACC، رله و سایر ورودی‌ها یا حسگرها متصل گردند. توصیه می‌شود پیش از انجام هرگونه سیم‌کشی، دستگاه خاموش باشد.

دلایل این توصیه عبارت‌اند از:

پیشگیری از اتصال کوتاه (Short Circuit):
- در هنگام اتصال سیم‌ها احتمال تماس مثبت و منفی و ایجاد جرقه وجود دارد.
محافظت از مدار GSM/GPS:
- هنگام وصل جریان ممکن است ولتاژ لحظه‌ای بالا ایجاد شود که به مدار در حال کار آسیب برساند.
جلوگیری از بروز خطا یا ریست نرم‌افزاری:
- برخی ردیاب‌ها در صورت تغییر ناگهانی ورودی‌ها در حالت روشن، دچار اختلال عملکرد یا توقف موقت می‌شوند.

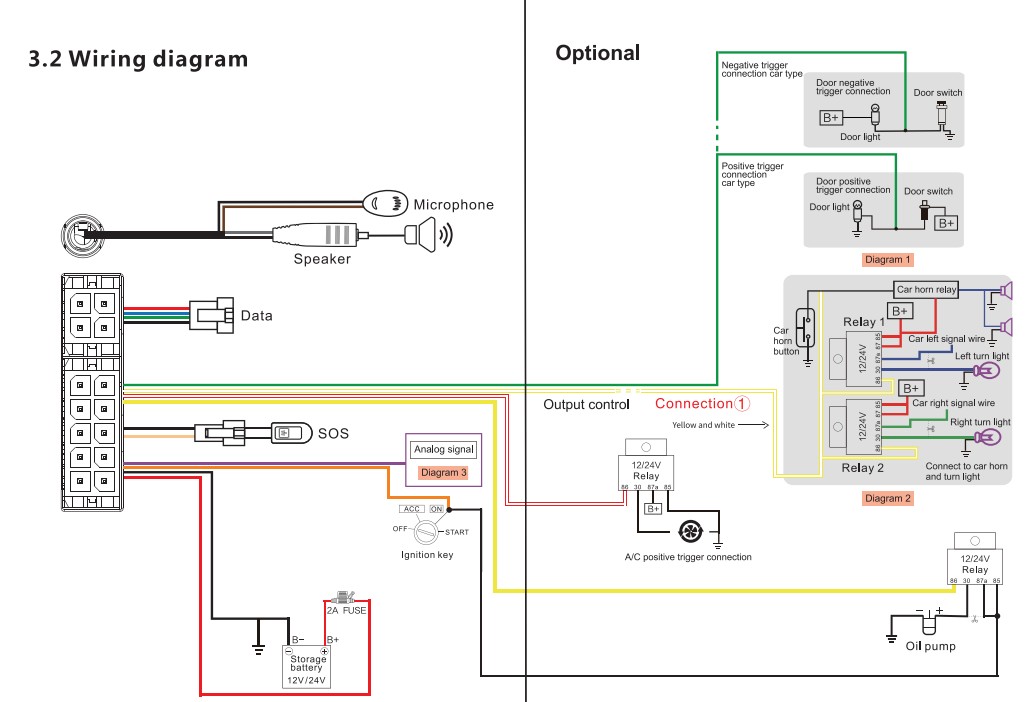

ردیاب هیرو

ردیاب پایلوت

طبق نقشه و سوکت 4 پین مربوط به Data روی ردیاب که به ماژول ارتباط با دزدگیر(BMI) متصل میشود.

رفتار Fail-Safe ارتباط ماژول BMI با ردیاب

ارتباط داده بین ردیاب و ماژول ارتباط با دزدگیر (BMI) از طریق سوکت ۴ پین Data مطابق نقشه سیم‌کشی انجام می‌شود. این ارتباط به‌صورت Fail-Safe طراحی شده است؛ به این معنا که در صورت بروز هرگونه اختلال فیزیکی یا الکتریکی در لینک ارتباطی، سیستم از ادامه کار با داده نامعتبر جلوگیری کرده و وضعیت خطا را به‌صورت واضح اعلام می‌کند.

بررسی وضعیت ارتباط از طریق LED Indicator ماژول BMI

در صورت وجود مشکل در ارتباط با دزدگیر، یکی از پارامترهای اصلی مورد بررسی، ماژول BMI می‌باشد. وضعیت ارتباط از طریق LED Indicator روی این ماژول قابل تشخیص است.

🔴 حالت خطا (Frame Error – FE)

در صورتی که خطای Frame Error (FE) در ارتباط UART تشخیص داده شود، LED ماژول BMI به‌صورت زیر عمل می‌کند:

LED هر ۲ تا ۳ ثانیه
به تعداد ۵ تا ۶ بار
به‌صورت چشمک‌زن سریع

🟢 حالت عادی (ارتباط سالم)

در صورتی که خطای FE وجود نداشته باشد:

LED به‌صورت ثابت و خاموش
بدون هیچ‌گونه چشمک
در این حالت باقی می‌ماند تا زمانی که فرمان معتبر از سمت سیستم ارسال شود

این وضعیت نشان‌دهنده سالم بودن لینک ارتباطی و آماده‌به‌کار بودن ماژول است.

علل رایج بروز خطای FE در ارتباط BMI

در صورت مشاهده الگوی چشمک‌زن LED، موارد زیر حتماً بررسی شوند:

❌ قطع بودن سیم دیتا
❌ عدم وجود GND مشترک بین ردیاب و دزدگیر و ماژول BMI
❌ نویز شدید الکتریکی روی مسیر سیم‌کشی (نزدیکی به منابع نویز، سیم‌کشی نامناسب، طول زیاد کابل)
❌ دزدگیر در حالت AUX 2 و Non-GPS

دانلود دفترچه های نصب
